Línea de trituración, molienda y clasificación de bolas y partículas superfinas

Flujo del proceso de la línea de trituración, molienda y clasificación de bolas y partículas superfinas:

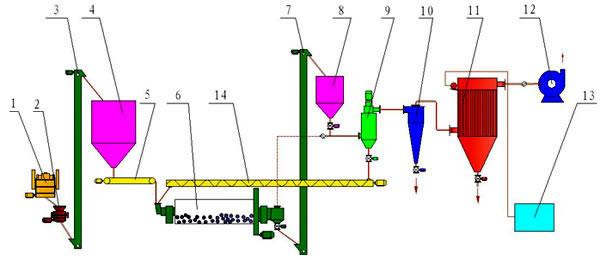

Esquema de flujo I


1. Trituradora de quijada
2. Molino de martillo
3. Máquina de elevación I
4. Tolva de almacenaje de material I
5. Sistema de alimentación controlado por frecuencia variable

6. Máquina principal del molino de bola súper fino
7. Máquina de elevación II
8. Tolva de almacenaje de material II
9. Clasificador
10. Recolector ciclónico

11. Recolector de polvo a pulso
12. Ventilador de aspiración inducido
13. Compresor de aire
14. Transportadora de tornillo para retroalimentación

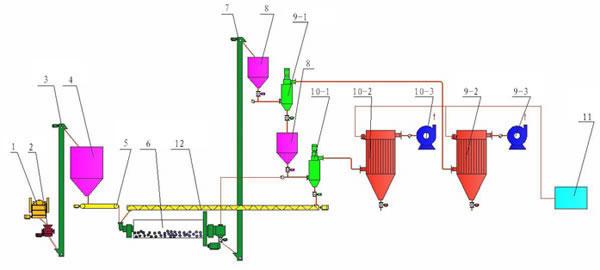

Esquema de flujo II

1. Trituradora de quijada
2. Molino de martillo
3. Máquina de elevación I
4. Tolva de almacenaje de material I
5. Sistema de alimentación controlado por frecuencia variable
6. Máquina principal del molino de bola súper fino

7. Máquina de elevación II
8. Tolva de almacenaje de material II
9-1. Clasificador I
9-2. Recolector de polvo a pulso I
9-3. Ventilador de aspiración inducido I
10-1. Clasificador II
10-2. Recolector de polvo a pulso II
10-3. Ventilador de aspiración a pulso II
11. Compresor de aire
12. Transportadora de tornillo para retroalimentación

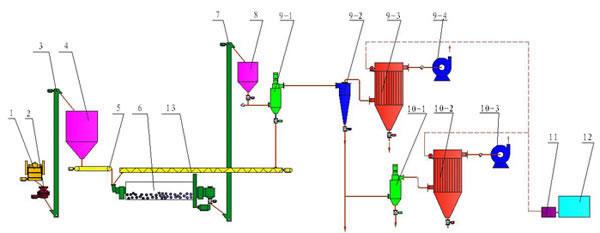

Esquema de flujo III

1. Trituradora de quijada
2. Molino de martillo
3. Máquina de elevación I
4. Tolva de almacenaje de material I
5. Sistema de alimentación controlado por frecuencia variable
6. Máquina principal del molino de bola súper fino

7. Máquina de elevación II
8. Tolva de almacenaje de material II
9-1. Clasificador I
9-2. Recolector de polvo a pulso I
9-3. Ventilador de aspiración inducido I

10-1. Clasificador II
10-2. Recolector de polvo a pulso II
10-3. Ventilador de aspiración a pulso II
11. Compresor de aire
12. Transportadora de tornillo para retroalimentación

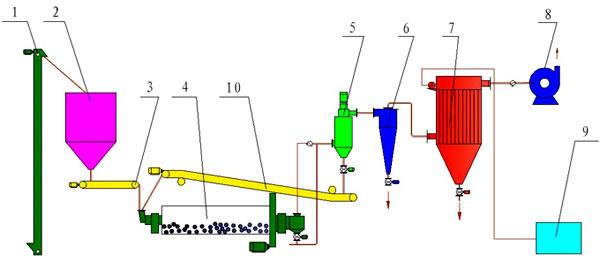

Esquema de flujo IV

1. Máquina de elevación
2. Tolva de almacenaje de material
3. Sistema de alimentación controlado por frecuencia variable
4. Máquina principal del molino de bola súper fino

5. Clasificador
6. Recolector ciclónico
7. Recolector de polvo ciclónico
8. Ventilador de aspiración inducido
9. Compresor de aire
10. Transportadora de tornillo para retroalimentación

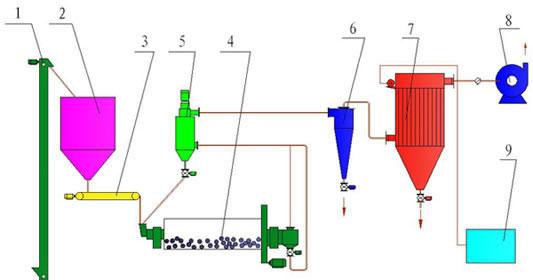

Esquema de flujo V

1. Máquina de elevación
2. Tolva de almacenaje de material
3. Sistema de alimentación controlado por frecuencia variable

4. Máquina principal del molino de bola
5. Clasificador
6. Recolector ciclónico
7. Recolector de polvo ciclónico
8. Ventilador de aspiración inducido
9. Compresor de aire

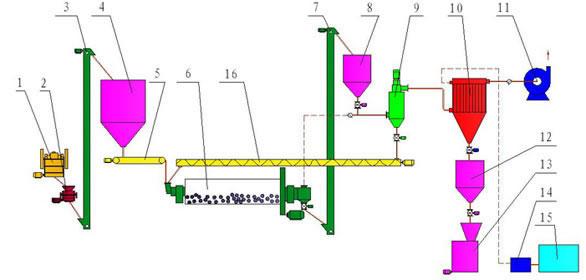

Esquema de flujo VI

1. Trituradora de quijada
2. Molino de martillo
3. Máquina de elevación I
4. Tolva de almacenaje I
5. Sistema de alimentación controlado por frecuencia variable

6. Máquina principal del molino de bola súper fino
7. Máquina de elevación II
8. Tolva de almacenaje II
9. Clasificador
10. Recolector de polvo a pulso
11. Ventilador de aspiración inducido
12. Tolva intermedia
13. Máquina de embalaje
14. Compresor de aire
15. Transportadora de tornillo para retroalimentación
